میکروتونلینگ چیست و چه کاربردی دارد؟

میکروتونلینگ چیست و چه کاربردی دارد؟

میکروتونلینگ یک روش حفاری تونل بدون ترانشه است که برای نصب خطوط لوله زیرزمینی با قطر کم (معمولاً بین 250 میلی‌متر تا 3 متر) استفاده می‌شود. این روش معمولاً در شرایطی که حفاری روباز امکان‌پذیر نیست یا هزینه بالایی دارد، مانند مناطق شهری پرتردد، زیر رودخانه‌ها و جاده‌ها، یا در عمق زیاد، کاربرد دارد.

اصول کار میکروتونلینگ:

1. حفاری از راه دور: یک دستگاه حفاری تونل کوچک (Microtunnel Boring Machine – MTBM) از یک گودال شروع و به سمت گودال دیگر هدایت می‌شود.
2. کنترل دقیق: MTBM از راه دور کنترل می‌شود و موقعیت و جهت آن به طور مداوم توسط سیستم‌های لیزری و کامپیوتری نظارت می‌شود.
3. انتقال مواد حفاری شده: مواد حفاری شده (خاک، سنگ و غیره) توسط یک سیستم هیدرولیکی یا مکانیکی به سطح زمین منتقل می‌شوند.
4. نصب لوله: همزمان با حفاری، لوله‌های از پیش ساخته شده به تدریج در پشت MTBM جایگذاری می‌شوند و تونل را تشکیل می‌دهند.

کاربردهای میکروتونلینگ:

• نصب خطوط فاضلاب و آب: برای انتقال فاضلاب و آب آشامیدنی در مناطق شهری و صنعتی.
• نصب خطوط نفت و گاز: برای انتقال ایمن نفت و گاز در زیر زمین.
• نصب خطوط مخابرات و برق: برای قرار دادن کابل‌های مخابراتی و برق در زیر زمین بدون ایجاد اختلال در سطح زمین.
• ایجاد معابر زیرزمینی: برای ایجاد تونل‌های کوچک برای عبور عابرین پیاده یا دوچرخه سواران.
• بهسازی و تعمیر خطوط لوله موجود: برای تعمیر و بهسازی خطوط لوله قدیمی بدون نیاز به حفاری روباز.

مزایای میکروتونلینگ:

• کاهش اختلال در سطح زمین: به دلیل عدم نیاز به حفاری روباز، ترافیک و فعالیت‌های روزمره کمتر مختل می‌شوند.
• کاهش هزینه‌ها: در برخی موارد، میکروتونلینگ می‌تواند از روش‌های حفاری سنتی ارزان‌تر باشد.
• افزایش ایمنی: به دلیل کنترل از راه دور و عدم نیاز به حضور کارگران در داخل تونل، ایمنی کارگران افزایش می‌یابد.
• دقت بالا: سیستم‌های کنترل دقیق، امکان حفاری با دقت بالا را فراهم می‌کنند.
• مناسب برای شرایط دشوار: میکروتونلینگ می‌تواند در شرایط دشوار زمین‌شناسی، مانند خاک‌های نرم و سست یا وجود آب‌های زیرزمینی، مورد استفاده قرار گیرد.

نحوه عملکرد میکروتونلینگ چگونه است؟

نحوه عملکرد میکروتونلینگ به صورت زیر است:

1. برنامه‌ریزی و طراحی مسیر: قبل از شروع، مسیر مسیر و محل‌های شروع و پایان پروژه تعیین می‌شود. نقشه‌های زیرزمینی و زیرساخت‌های موجود بررسی می‌شود تا مانع یا مشکل خاصی وجود نداشته باشد.

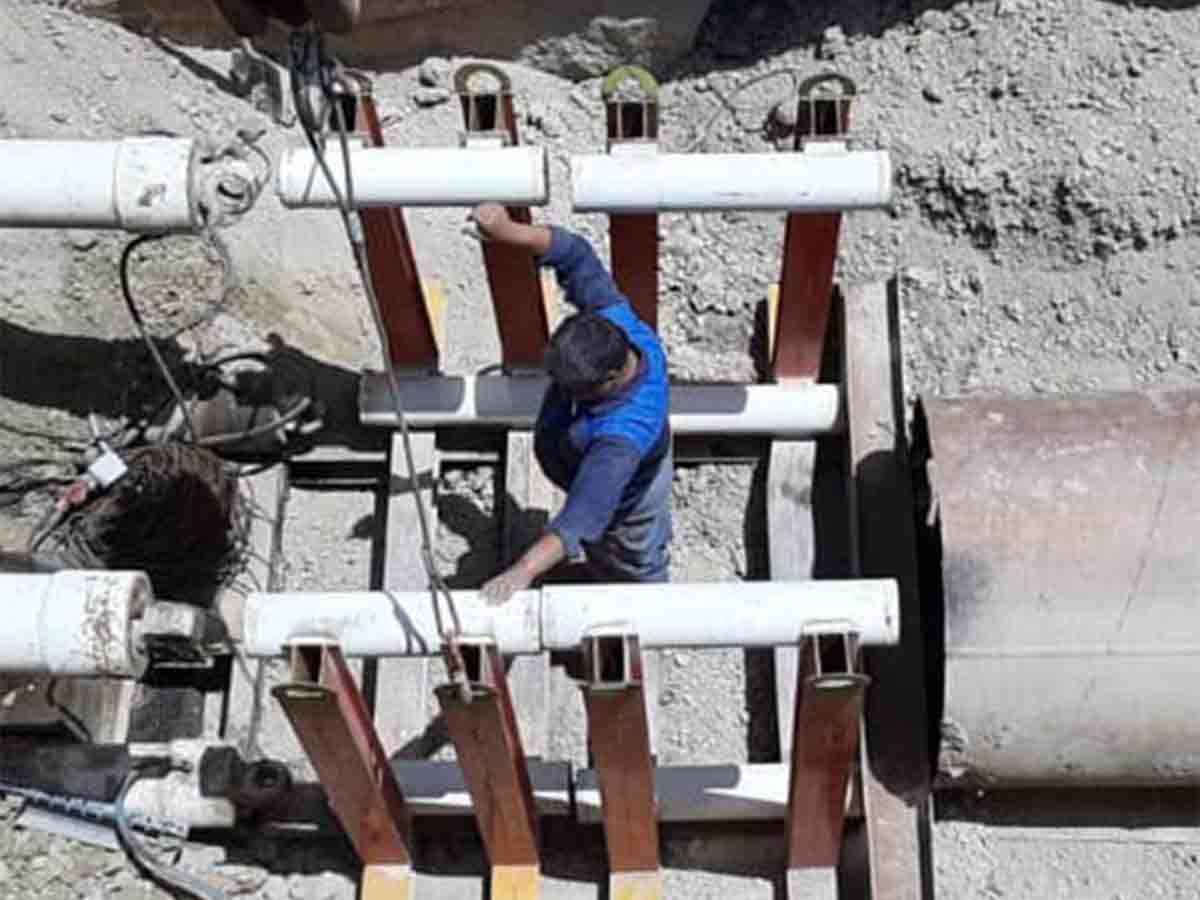

2. حفر گودال‌های شروع و پایان: گودال‌های کوچکی در نقاط مبدا و مقصد حفاری می‌شود که محل نصب و راه‌اندازی دستگاه میکروتونلینگ است.

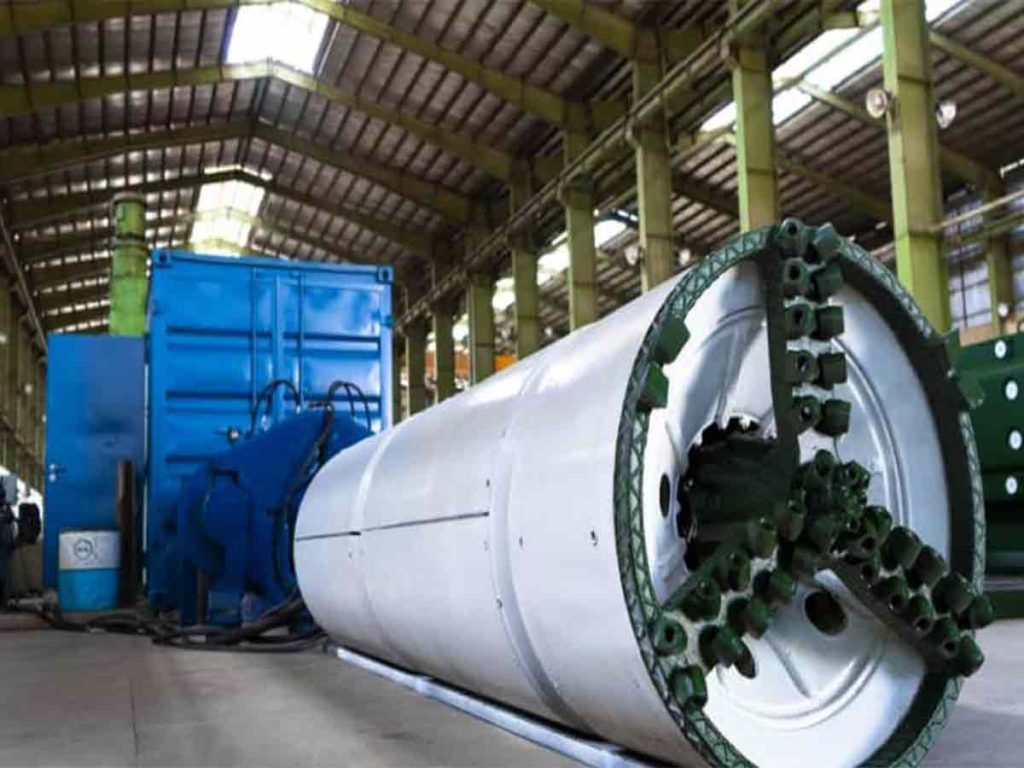

3. نصب دستگاه حفاری (Microtunnel Boring Machine – MTBM): دستگاه MTBM در گودال مبدا قرار می‌گیرد و به سمت گودال مقصد هدایت می‌شود. این دستگاه به صورت عمودی یا افقی حرکت می‌کند و مسیر موردنظر را حفاری می‌کند.
4. حفاری و انتقال مواد: در حین حفاری، خاک و سنگ‌های خرد شده به داخل دستگاه وارد می‌شود و توسط سیستم‌های هیدرولیکی یا مکانیکی به سطح منتقل می‌شود.
5. نصب لوله یا کانال: در حین یا پس از حفاری، لوله‌های پیش‌ساخته یا نیمه‌ساخته به صورت پیوسته وارد مسیر می‌شوند و در مسیر حفاری قرار می‌گیرند. این لوله‌ها معمولاً از جنس فولاد، پلی‌اتیلن یا مواد مقاوم دیگر هستند.
6. پایان و تثبیت: پس از اتمام حفاری و نصب لوله، دستگاه برداشت می‌شود و گودال‌ها بسته می‌شوند. در صورت نیاز، مسیر زیرزمینی تثبیت و عایق‌بندی می‌شود.

در نتیجه، عملکرد میکروتونلینگ شامل حفاری کنترل‌شده، هدایت لوله در مسیر مشخص، و نصب بدون نیاز به حفاری سطحی گسترده است. این روش، کم‌ترین تأثیر را بر زیرساخت‌های سطحی و محیط‌زیست دارد و برای پروژه‌های زیر جاده‌ها، رودخانه‌ها و مناطق شهری بسیار مناسب است.

انواع میکروتونلینگ:

میکروتونلینگ بر اساس روش حفاری، سیستم انتقال مواد حفاری شده، و نوع هدایت، به انواع مختلفی تقسیم می‌شود. در اینجا به برخی از رایج‌ترین انواع میکروتونلینگ اشاره می‌کنم:

1. بر اساس روش حفاری:

• میکروتونلینگ با دستگاه‌های برش چرخشی (Slurry Microtunneling): در این روش، از یک سر حفاری چرخشی با تیغه‌های برش استفاده می‌شود. مواد حفاری شده با آب یا دوغاب مخلوط شده و به صورت معلق به سطح زمین منتقل می‌شوند. این روش برای خاک‌های نرم و سست مناسب است.
• میکروتونلینگ با دستگاه‌های خردکننده (Auger Microtunneling): در این روش، از یک مته یا مارپیچ برای خرد کردن و انتقال مواد حفاری شده به سطح زمین استفاده می‌شود. این روش برای خاک‌های نسبتاً سخت و خشک مناسب است.
• میکروتونلینگ با دستگاه‌های هیدرولیکی (Hydraulic Microtunneling): در این روش، از جت‌های آب پرفشار برای خرد کردن و انتقال مواد حفاری شده استفاده می‌شود. این روش برای خاک‌های نرم و ماسه‌ای مناسب است.

2. بر اساس سیستم انتقال مواد حفاری شده:

• میکروتونلینگ با سیستم انتقال هیدرولیکی (Slurry System): مواد حفاری شده با آب یا دوغاب مخلوط شده و از طریق لوله به سطح زمین منتقل می‌شوند.
• میکروتونلینگ با سیستم انتقال مکانیکی (Auger System): مواد حفاری شده توسط یک مته یا مارپیچ به سطح زمین منتقل می‌شوند.
• میکروتونلینگ با سیستم واگن برقی (Rail System): مواد حفاری شده در واگن‌ها بارگیری شده و توسط یک سیستم ریلی به سطح زمین منتقل می‌شوند.

3. بر اساس نوع هدایت:

• میکروتونلینگ با هدایت لیزری (Laser-Guided Microtunneling): در این روش، از یک سیستم لیزری برای تعیین دقیق موقعیت و جهت MTBM استفاده می‌شود.
• میکروتونلینگ با هدایت ژیروسکوپی (Gyro-Guided Microtunneling): در این روش، از یک ژیروسکوپ برای تعیین جهت MTBM استفاده می‌شود. این روش برای مسافت‌های طولانی و منحنی مناسب است.
• میکروتونلینگ با هدایت دستی (Manual Microtunneling): در این روش، اپراتور به صورت دستی MTBM را هدایت می‌کند. این روش برای پروژه‌های کوچک و با دقت کم مناسب است.

4. بر اساس نوع لوله:

• میکروتونلینگ با لوله‌های بتنی (Concrete Pipe Microtunneling): برای نصب لوله‌های بتنی استفاده می‌شود.
• میکروتونلینگ با لوله‌های فولادی (Steel Pipe Microtunneling): برای نصب لوله‌های فولادی استفاده می‌شود.
• میکروتونلینگ با لوله‌های پلیمری (Polymer Pipe Microtunneling): برای نصب لوله‌های پلیمری (مانند HDPE) استفاده می‌شود.

انتخاب نوع مناسب میکروتونلینگ به عوامل مختلفی مانند نوع خاک، قطر لوله، طول تونل، شرایط آب و هوایی، و بودجه پروژه بستگی دارد.

جایگاه میکروتونلینگ در صنعت نفت و گاز چیست؟

میکروتونلینگ نقش مهم و فزاینده‌ای در صنعت نفت و گاز ایفا می‌کند، به‌ویژه در شرایطی که نیاز به نصب خطوط لوله در محیط‌های حساس و پرتردد وجود دارد. در اینجا به برخی از کاربردها و مزایای میکروتونلینگ در این صنعت اشاره می‌کنم:

کاربردهای میکروتونلینگ در صنعت نفت و گاز:

• نصب خطوط لوله انتقال نفت و گاز: برای عبور خطوط لوله از زیر رودخانه‌ها، جاده‌ها، خطوط ریلی، مناطق شهری، و سایر موانع بدون ایجاد اختلال در سطح زمین.
• نصب خطوط لوله جمع‌آوری نفت و گاز: برای جمع‌آوری نفت و گاز از چاه‌ها و انتقال آن‌ها به مراکز فرآوری.
• نصب خطوط لوله آب و فاضلاب: برای تامین آب مورد نیاز برای فرآیندهای نفت و گاز و دفع فاضلاب صنعتی.
• نصب خطوط لوله مواد شیمیایی: برای انتقال مواد شیمیایی مورد استفاده در فرآیندهای نفت و گاز.
• تعمیر و بهسازی خطوط لوله موجود: برای تعمیر و بهسازی خطوط لوله قدیمی بدون نیاز به حفاری روباز و توقف تولید.
• نصب کابل‌های برق و مخابرات: برای تامین برق و ارتباطات مورد نیاز تاسیسات نفت و گاز.

مزایای استفاده از میکروتونلینگ در صنعت نفت و گاز:

• کاهش اختلال در سطح زمین: این امر به ویژه در مناطق شهری و صنعتی پرتردد اهمیت دارد.
• کاهش هزینه‌ها: در برخی موارد، میکروتونلینگ می‌تواند از روش‌های حفاری سنتی ارزان‌تر باشد، به ویژه در شرایطی که نیاز به بازسازی سطح زمین یا جبران خسارت به کسب و کارها وجود دارد.
• افزایش ایمنی: میکروتونلینگ می‌تواند ایمنی کارگران و محیط زیست را افزایش دهد، زیرا نیاز به حفاری روباز و جابجایی حجم زیادی از خاک را کاهش می‌دهد.
• حفاظت از محیط زیست: میکروتونلینگ می‌تواند از تخریب محیط زیست جلوگیری کند، به ویژه در مناطق حساس مانند رودخانه‌ها و تالاب‌ها.
• دقت بالا: سیستم‌های کنترل دقیق، امکان نصب خطوط لوله با دقت بالا را فراهم می‌کنند.
• مناسب برای شرایط دشوار: میکروتونلینگ می‌تواند در شرایط دشوار زمین‌شناسی، مانند خاک‌های نرم و سست یا وجود آب‌های زیرزمینی، مورد استفاده قرار گیرد.
• کاهش زمان توقف تولید: در تعمیر و بهسازی خطوط لوله، میکروتونلینگ می‌تواند زمان توقف تولید را به حداقل برساند.

به طور خلاصه، میکروتونلینگ یک روش کارآمد و ایمن برای نصب و تعمیر خطوط لوله در صنعت نفت و گاز است که می‌تواند هزینه‌ها را کاهش دهد، ایمنی را افزایش دهد، و از محیط زیست محافظت کند. با توجه به افزایش تقاضا برای انرژی و نیاز به توسعه زیرساخت‌های نفت و گاز، انتظار می‌رود که استفاده از میکروتونلینگ در این صنعت در سال‌های آینده افزایش یابد.

جایگاه میکروتونلینگ در نیروگاه ها چیست؟

میکروتونلینگ نقش مهم و رو به رشدی در ساخت، نگهداری و توسعه نیروگاه‌ها دارد. نیروگاه‌ها به زیرساخت‌های پیچیده‌ای برای انتقال آب، سوخت، برق و مدیریت پسماند نیاز دارند، و میکروتونلینگ یک راه حل موثر و پایدار برای نصب و تعمیر این زیرساخت‌ها ارائه می‌دهد.

کاربردهای میکروتونلینگ در نیروگاه‌ها:

• نصب خطوط لوله خنک‌کننده: نیروگاه‌ها به حجم زیادی آب برای خنک کردن تجهیزات نیاز دارند. میکروتونلینگ برای نصب خطوط لوله انتقال آب از منابع آبی (مانند رودخانه‌ها و دریاچه‌ها) به نیروگاه و بازگشت آب گرم به منبع استفاده می‌شود.
• نصب خطوط لوله سوخت: نیروگاه‌هایی که از سوخت‌های فسیلی (مانند گاز طبیعی، نفت و زغال سنگ) استفاده می‌کنند، به خطوط لوله برای انتقال سوخت به نیروگاه نیاز دارند. میکروتونلینگ می‌تواند این خطوط لوله را به صورت زیرزمینی و بدون ایجاد اختلال در سطح زمین نصب کند.
• نصب خطوط لوله فاضلاب و پسماند: نیروگاه‌ها فاضلاب و پسماندهای صنعتی تولید می‌کنند که باید به صورت ایمن دفع شوند. میکروتونلینگ برای نصب خطوط لوله انتقال فاضلاب و پسماند به تصفیه‌خانه‌ها یا محل‌های دفن زباله استفاده می‌شود.
• نصب کابل‌های برق و مخابرات: نیروگاه‌ها به کابل‌های برق و مخابرات برای انتقال برق تولیدی به شبکه و ارتباط با سایر تاسیسات نیاز دارند. میکروتونلینگ می‌تواند این کابل‌ها را به صورت زیرزمینی و بدون ایجاد خطر برای افراد و تجهیزات نصب کند.
• ایجاد تونل‌های دسترسی: میکروتونلینگ می‌تواند تونل‌های دسترسی برای بازرسی، تعمیر و نگهداری تجهیزات زیرزمینی نیروگاه ایجاد کند.
• بهسازی و تعمیر خطوط لوله موجود: میکروتونلینگ می‌تواند خطوط لوله قدیمی و آسیب‌دیده را بدون نیاز به حفاری روباز تعمیر و بهسازی کند.

مزایای استفاده از میکروتونلینگ در نیروگاه‌ها:

• کاهش اختلال در سطح زمین: این امر به ویژه در نیروگاه‌هایی که در مناطق شهری یا صنعتی پرتردد واقع شده‌اند، اهمیت دارد.
• کاهش هزینه‌ها: در برخی موارد، میکروتونلینگ می‌تواند از روش‌های حفاری سنتی ارزان‌تر باشد، به ویژه در شرایطی که نیاز به بازسازی سطح زمین یا جبران خسارت به کسب و کارها وجود دارد.
• افزایش ایمنی: میکروتونلینگ می‌تواند ایمنی کارگران و محیط زیست را افزایش دهد، زیرا نیاز به حفاری روباز و جابجایی حجم زیادی از خاک را کاهش می‌دهد.
• حفاظت از محیط زیست: میکروتونلینگ می‌تواند از تخریب محیط زیست جلوگیری کند، به ویژه در مناطق حساس مانند رودخانه‌ها و تالاب‌ها.
• دقت بالا: سیستم‌های کنترل دقیق، امکان نصب خطوط لوله با دقت بالا را فراهم می‌کنند.
• مناسب برای شرایط دشوار: میکروتونلینگ می‌تواند در شرایط دشوار زمین‌شناسی، مانند خاک‌های نرم و سست یا وجود آب‌های زیرزمینی، مورد استفاده قرار گیرد.
• کاهش زمان توقف تولید: در تعمیر و بهسازی خطوط لوله، میکروتونلینگ می‌تواند زمان توقف تولید را به حداقل برساند.

به طور خلاصه، میکروتونلینگ یک روش کارآمد و ایمن برای نصب و تعمیر زیرساخت‌های نیروگاه‌ها است که می‌تواند هزینه‌ها را کاهش دهد، ایمنی را افزایش دهد، و از محیط زیست محافظت کند. با توجه به افزایش تقاضا برای انرژی و نیاز به توسعه و نوسازی نیروگاه‌ها، انتظار می‌رود که استفاده از میکروتونلینگ در این صنعت در سال‌های آینده افزایش یابد.

برای انجام روش میکروتونلینگ به نکاتی باید توجه کرد؟

انجام موفقیت‌آمیز میکروتونلینگ نیازمند توجه دقیق به جزئیات و برنامه‌ریزی جامع است. در اینجا به برخی از نکات کلیدی که باید در نظر گرفته شوند اشاره می‌کنم:

1. بررسی و شناخت دقیق شرایط زمین‌شناسی:

• مطالعات ژئوتکنیکی: انجام مطالعات کامل ژئوتکنیکی برای تعیین نوع خاک، مقاومت خاک، سطح آب زیرزمینی و وجود هرگونه موانع زیرزمینی (مانند سنگ‌ها، لوله‌های قدیمی، کابل‌ها) ضروری است.
• تفسیر داده‌ها: تفسیر صحیح داده‌های ژئوتکنیکی برای انتخاب روش مناسب میکروتونلینگ و تجهیزات حفاری بسیار مهم است.

2. انتخاب روش مناسب میکروتونلینگ:

• نوع خاک: نوع خاک (مانند رس، ماسه، سنگ) تعیین‌کننده روش مناسب میکروتونلینگ است.
• قطر تونل: قطر تونل مورد نیاز نیز در انتخاب روش میکروتونلینگ تاثیرگذار است.
• طول تونل: طول تونل نیز باید در نظر گرفته شود، زیرا برخی از روش‌های میکروتونلینگ برای طول‌های بلند مناسب‌تر هستند.
• شرایط آب زیرزمینی: وجود آب زیرزمینی می‌تواند چالش‌هایی را ایجاد کند که باید در انتخاب روش میکروتونلینگ و تجهیزات حفاری مد نظر قرار گیرند.

3. انتخاب تجهیزات مناسب:

• دستگاه حفاری (TBM): انتخاب دستگاه حفاری مناسب با توجه به نوع خاک، قطر تونل و طول تونل بسیار مهم است.
• سیستم رانش: سیستم رانش باید قادر به تامین نیروی لازم برای رانش لوله‌ها در طول تونل باشد.
• سیستم حذف مواد حفاری: سیستم حذف مواد حفاری باید قادر به جمع‌آوری و انتقال مواد حفاری به سطح زمین باشد.
• سیستم کنترل و هدایت: سیستم کنترل و هدایت باید دقیق و قابل اعتماد باشد تا از انحراف تونل جلوگیری شود.

4. طراحی دقیق تونل:

• مسیر تونل: مسیر تونل باید با دقت طراحی شود تا از برخورد با موانع زیرزمینی جلوگیری شود و کمترین اختلال را در سطح زمین ایجاد کند.
• شیب تونل: شیب تونل باید به گونه‌ای طراحی شود که امکان زهکشی مناسب آب زیرزمینی وجود داشته باشد.
• پشتیبانی تونل: در صورت نیاز، باید از سیستم‌های پشتیبانی تونل (مانند لوله‌های بتنی پیش‌ساخته یا سیستم‌های تزریق) برای جلوگیری از ریزش تونل استفاده شود.

5. مدیریت آب زیرزمینی:

• زهکشی: در صورت وجود آب زیرزمینی، باید از سیستم‌های زهکشی برای کاهش سطح آب زیرزمینی و جلوگیری از ورود آب به تونل استفاده شود.
• تزریق: در برخی موارد، می‌توان از تزریق مواد شیمیایی برای تثبیت خاک و کاهش نفوذپذیری آن استفاده کرد.

6. کنترل کیفیت:

• نظارت مداوم: نظارت مداوم بر فرآیند حفاری و رانش لوله‌ها برای اطمینان از رعایت مشخصات فنی و ایمنی ضروری است.
• آزمایش‌های خاک: انجام آزمایش‌های خاک در طول فرآیند حفاری برای بررسی تغییرات در شرایط زمین‌شناسی و اطمینان از عملکرد صحیح تجهیزات حفاری مهم است.
• بازرسی لوله‌ها: بازرسی لوله‌ها قبل از نصب برای اطمینان از عدم وجود ترک یا آسیب‌دیدگی ضروری است.

7. ایمنی:

• آموزش: آموزش کامل کارگران در مورد روش‌های ایمنی و استفاده صحیح از تجهیزات حفاری ضروری است.
• استفاده از تجهیزات ایمنی: استفاده از تجهیزات ایمنی (مانند کلاه ایمنی، عینک ایمنی، دستکش و کفش ایمنی) در طول فرآیند حفاری الزامی است.
• تهویه مناسب: تهویه مناسب تونل برای جلوگیری از تجمع گازهای خطرناک و تامین هوای تازه برای کارگران ضروری است.
• برنامه‌ریزی اضطراری: تدوین برنامه اضطراری برای مقابله با حوادث احتمالی (مانند ریزش تونل، نشت گاز، آتش‌سوزی) ضروری است.

8. مجوزها و مقررات:

• اخذ مجوزهای لازم: قبل از شروع عملیات میکروتونلینگ، باید مجوزهای لازم از سازمان‌های مربوطه (مانند شهرداری، سازمان آب و فاضلاب، سازمان محیط زیست) اخذ شود.
• رعایت مقررات: رعایت مقررات ایمنی و زیست‌محیطی در طول فرآیند میکروتونلینگ الزامی است.

با رعایت این نکات، می‌توان از انجام موفقیت‌آمیز میکروتونلینگ و دستیابی به اهداف پروژه اطمینان حاصل کرد.
