بافل چیست و چه کاربردی دارد؟

بافل چیست و چه کاربردی دارد؟

بافل (Baffle) یک مانع یا صفحه جداکننده است که معمولا در سیستم‌های مختلف برای کنترل جریان سیال (مایعات یا گازها)، صدا یا امواج استفاده می‌شود. کاربرد بافل‌ها بسیار متنوع است و به نوع سیستم و هدف طراحی بستگی دارد. در اینجا چند نمونه از کاربردهای بافل‌ها آورده شده است:

• کنترل جریان سیال: در مخازن، لوله‌ها و راکتورها، بافل‌ها می‌توانند جهت هدایت جریان، کاهش آشفتگی و ایجاد جریان یکنواخت‌تر استفاده شوند. این کار می‌تواند راندمان سیستم را بهبود بخشد، اختلاط را افزایش دهد و از ایجاد گرداب جلوگیری کند.
• کاهش صدا: در سیستم‌های صوتی و مکانیکی، بافل‌ها می‌توانند امواج صوتی را جذب، منحرف یا پراکنده کنند و در نتیجه به کاهش سر و صدا کمک کنند. مثلاً در اگزوز خودروها یا سیستم‌های تهویه مطبوع، بافل‌ها برای کاهش صدای خروجی به کار می‌روند.
• کاهش ارتعاش: در برخی از سیستم‌ها، بافل‌ها می‌توانند ارتعاشات را جذب یا خنثی کنند و از انتقال آنها به قسمت‌های دیگر جلوگیری کنند.
• مهندسی شیمی: در راکتورهای شیمیایی، بافل‌ها به منظور اختلاط بهتر مواد واکنش‌دهنده و کنترل شرایط واکنش استفاده می‌شوند.
• صنعت نفت و گاز: در مخازن و لوله‌های انتقال نفت و گاز، بافل‌ها برای کنترل جریان و جلوگیری از ایجاد گرداب و ارتعاش استفاده می‌شوند.
• هواپیماها: در بعضی از طراحی‌های هواپیما، بافل‌ها برای هدایت جریان هوا استفاده می‌شوند.

به طور خلاصه، بافل یک عنصر طراحی بسیار کاربردی است که در صنایع مختلف برای کنترل جریان، کاهش صدا و ارتعاش و بهبود راندمان سیستم‌ها استفاده می‌شود. نوع و طراحی بافل به طور خاص با توجه به نیازهای هر سیستم تعیین می‌گردد.

انواع بافل:

 انواع بافل‌ها بر اساس کاربرد و طراحی‌شان بسیار متنوع هستند. در اینجا به بررسی چند نوع اصلی از بافل‌ها و ویژگی‌های آنها پرداخته می‌شود:

۱. بافل‌های جریان سیال (Flow Baffles)

این بافل‌ها به منظور کنترل جریان سیال در لوله‌ها، مخازن و راکتورها طراحی می‌شوند. آنها معمولاً به گونه‌ای قرار می‌گیرند که جریان سیال را هدایت کنند و از ایجاد گرداب یا جریان‌های آشفته جلوگیری کنند. انواع مختلف بافل‌های جریان سیال عبارتند از:

• بافل‌های ثابت (Fixed Baffles): این نوع بافل‌ها به طور ثابت در محل خود قرار می‌گیرند و هیچ‌گونه جابجایی ندارند. آنها به طور معمول در راکتورها، مخازن اختلاط یا سامانه‌های پمپاژ مورد استفاده قرار می‌گیرند.
• بافل‌های قابل تنظیم (Adjustable Baffles): این نوع بافل‌ها قابلیت تنظیم جهت و زاویه خود را دارند تا به تناسب تغییرات جریان سیال، عملکرد بهتری داشته باشند. این بافل‌ها معمولاً در سیستم‌های پیچیده‌تری که نیاز به تنظیمات متغیر دارند، استفاده می‌شوند.
• بافل‌های دارای سوراخ (Perforated Baffles): این نوع بافل‌ها به گونه‌ای طراحی می‌شوند که دارای سوراخ‌هایی در سطح خود هستند تا سیال بتواند از آن عبور کند. این طراحی به توزیع بهتر جریان سیال و اختلاط یکنواخت‌تر کمک می‌کند.
• بافل‌های پیچیده (Helical Baffles): در برخی از سیستم‌های خاص، برای افزایش اختلاط و کاهش جریان‌های گردابی از بافل‌های پیچیده یا مارپیچی استفاده می‌شود که باعث حرکت سیال به طور یکنواخت در طول مخزن می‌گردد.

۲. بافل‌های صوتی (Acoustic Baffles)

بافل‌های صوتی در سیستم‌های صوتی و مکانیکی برای کنترل و کاهش امواج صوتی به کار می‌روند. این بافل‌ها معمولاً در اگزوز خودروها، سیستم‌های تهویه مطبوع، سالن‌های کنفرانس و دیگر محیط‌ها برای کاهش نویز و سر و صدا استفاده می‌شوند. انواع مختلف بافل‌های صوتی عبارتند از:

• بافل‌های جذب‌کننده صدا (Sound Absorbing Baffles): این بافل‌ها از مواد جاذب صوت ساخته می‌شوند که امواج صوتی را به داخل خود جذب کرده و از انعکاس آنها جلوگیری می‌کنند.
• بافل‌های پراکنده‌کننده صدا (Sound Diffusing Baffles): این بافل‌ها به گونه‌ای طراحی می‌شوند که امواج صوتی را پراکنده می‌کنند تا آنها به طور یکنواخت در محیط پخش شوند. این نوع بافل‌ها در فضاهایی که نیاز به توزیع متوازن صدا دارند (مانند استودیوهای ضبط یا سالن‌های کنسرت) کاربرد دارند.
• بافل‌های منعطف (Flexible Baffles): این نوع بافل‌ها برای جذب و منحرف کردن صدا به‌ویژه در شرایط متغیر یا نواحی غیر ثابت استفاده می‌شوند.

۳. بافل‌های ارتعاشی (Vibration Dampening Baffles)

در برخی صنایع، بافل‌ها به منظور کاهش یا خنثی‌سازی ارتعاشات طراحی می‌شوند. این نوع بافل‌ها در صنایع مختلف از جمله خودروسازی، هوافضا و تجهیزات سنگین برای جلوگیری از انتقال ارتعاشات ناخواسته به اجزای دیگر استفاده می‌شوند. انواع مختلف بافل‌های ارتعاشی عبارتند از:

• بافل‌های لاستیکی یا نرم (Rubber or Soft Baffles): این نوع بافل‌ها معمولاً از مواد نرم یا الاستیک ساخته می‌شوند که قادر به جذب ارتعاشات هستند. آنها معمولاً در سیستم‌های مکانیکی یا موتورهای درون‌سوز کاربرد دارند.
• بافل‌های سفت و سخت (Rigid Baffles): این بافل‌ها از مواد سفت و مقاوم ساخته می‌شوند که توانایی کنترل ارتعاشات ناشی از فشار یا تغییرات دما را دارند.

۴. بافل‌های شیمیایی (Chemical Baffles)

در راکتورها یا مخازن شیمیایی که واکنش‌های شیمیایی در آنها انجام می‌شود، بافل‌ها به منظور بهبود اختلاط و کنترل شرایط واکنش استفاده می‌شوند. این نوع بافل‌ها می‌توانند از مواد مختلف مانند فلزات مقاوم در برابر خوردگی یا پلیمرها ساخته شوند و بسته به نوع واکنش، می‌توانند در اشکال مختلفی طراحی شوند.

• بافل‌های استاندارد شیمیایی: این بافل‌ها برای بهبود اختلاط و افزایش سطح تماس بین مواد واکنش‌دهنده طراحی می‌شوند.
• بافل‌های دارای پوشش ویژه (Coated Baffles): در برخی موارد، برای مقاومت بیشتر در برابر مواد خورنده یا دماهای بالا، بافل‌ها ممکن است با پوشش‌های ویژه‌ای نظیر پوشش‌های ضدخوردگی پوشیده شوند.

۵. بافل‌های صنعتی (Industrial Baffles)

در صنایع مختلف از جمله نفت و گاز، پتروشیمی، و صنایع غذایی، از بافل‌ها برای هدایت و کنترل جریان‌ها، کاهش صدا یا بهبود فرآیندهای اختلاط استفاده می‌شود. این بافل‌ها می‌توانند بسته به نیازهای خاص سیستم در انواع مختلف طراحی و ساخته شوند.

• بافل‌های برای جداکردن گاز و مایع: در برخی سیستم‌ها برای جداسازی دو فاز گاز و مایع، از بافل‌های خاص استفاده می‌شود که باعث می‌شوند هر فاز مسیر مخصوص به خود را دنبال کند.
• بافل‌های مخصوص جداکننده‌ها (Separator Baffles): این نوع بافل‌ها برای کنترل جریان‌ها و جداسازی مواد مختلف در مخازن جداکننده کاربرد دارند.

بافل‌ها به‌طور کلی ابزارهای مهندسی بسیار کارآمدی هستند که به منظور بهبود کارایی سیستم‌های مختلف از جمله سیستم‌های جریان سیال، کنترل صدا، کاهش ارتعاشات، بهبود اختلاط در فرآیندهای شیمیایی، و بسیاری دیگر از کاربردهای صنعتی مورد استفاده قرار می‌گیرند. بسته به نیاز سیستم، بافل‌ها در انواع مختلف و با طراحی‌های خاص ساخته می‌شوند تا بهترین عملکرد را ارائه دهند.

عملکرد بافل‌ها به طور کلی به این صورت است:

1. هدایت جریان:

• بافل‌ها با قرارگیری در مسیر جریان سیال (مانند آب، بخار یا گاز)، مسیر آن را تغییر می‌دهند. این تغییر مسیر می‌تواند به شکل مستقیم، منحنی، زیگزاگی یا هر شکل دیگری باشد.
• این هدایت جریان، تأثیرات مختلفی دارد، از جمله افزایش زمان تماس سیال با سطوح تبادل حرارت، بهبود اختلاط سیالات و کاهش افت فشار.

2. ایجاد آشفتگی (Turbulence):

• یکی از مهم‌ترین عملکردهای بافل‌ها، ایجاد آشفتگی در جریان سیال است.
• آشفتگی باعث می‌شود که لایه‌های مختلف سیال با یکدیگر مخلوط شوند و انتقال حرارت یا جرم (مانند انتقال گرما یا جذب مواد) بهبود یابد.
• بافل‌ها با ایجاد جریان‌های گردابی و اغتشاشات، سطح تماس بین سیال و سطوح تبادل حرارت را افزایش می‌دهند.

3. افزایش زمان ماند:

• بافل‌ها با تغییر مسیر جریان، باعث می‌شوند که سیال زمان بیشتری را در داخل سیستم (مانند مبدل حرارتی یا دیگ بخار) سپری کند.
• این افزایش زمان ماند، به سیال اجازه می‌دهد تا بیشتر با سطوح تبادل حرارت تماس داشته باشد و در نتیجه، انتقال حرارت یا جرم بهتری صورت گیرد.

4. کنترل افت فشار:

• بافل‌ها می‌توانند بر افت فشار سیال در سیستم تأثیر بگذارند.
• طراحی بافل‌ها باید به گونه‌ای باشد که افت فشار ایجاد شده، در محدوده قابل قبول باشد.
• در برخی موارد، بافل‌ها برای کاهش افت فشار (با طراحی مناسب) یا افزایش افت فشار (برای بهبود اختلاط) استفاده می‌شوند.

5. جلوگیری از رسوب:

• در برخی موارد، بافل‌ها می‌توانند به جلوگیری از رسوب مواد در سطوح داخلی سیستم‌ها کمک کنند.
• با ایجاد جریان‌های مناسب، بافل‌ها می‌توانند از تجمع ذرات معلق یا مواد رسوبی در یک نقطه خاص جلوگیری کنند.

مثال‌های کاربردی:

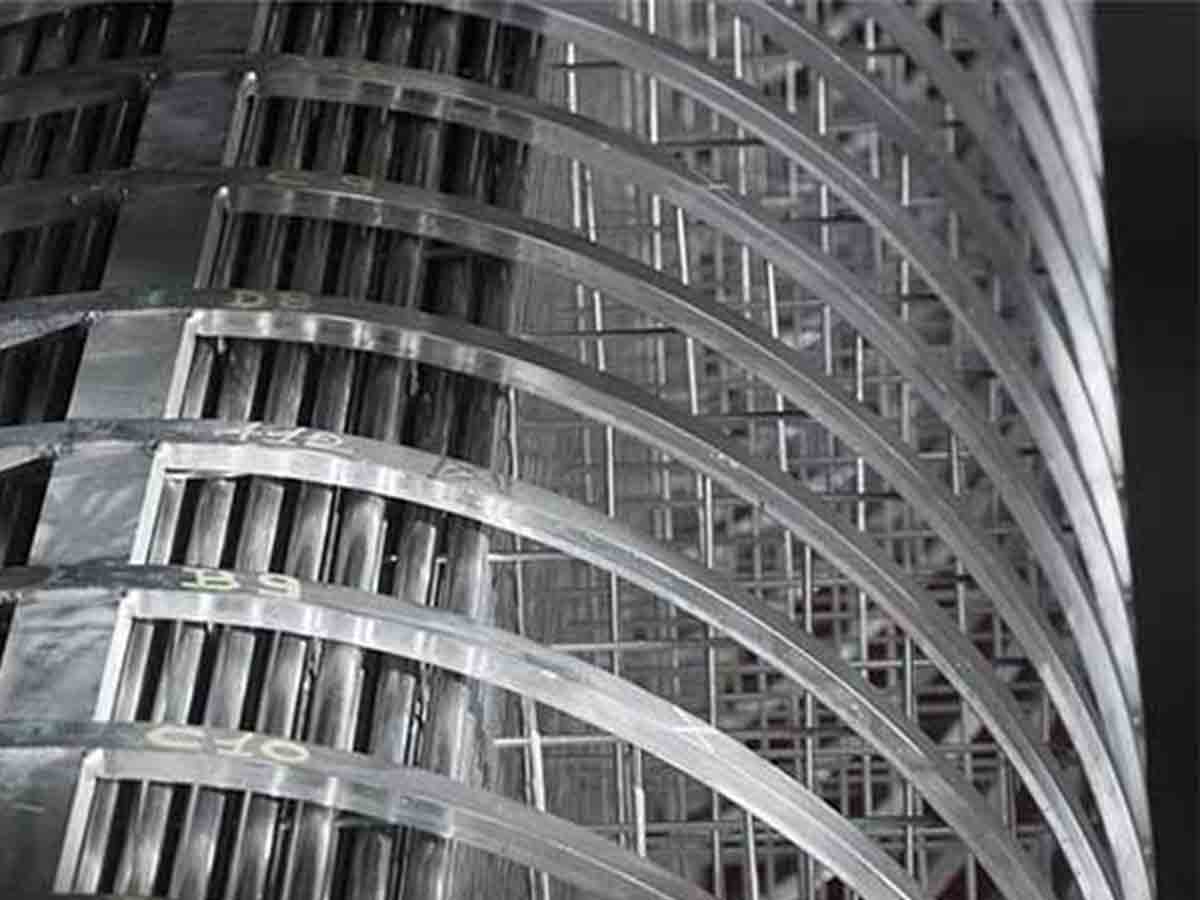

• مبدل‌های حرارتی (Heat Exchangers): بافل‌ها در مبدل‌های حرارتی برای هدایت سیال در اطراف لوله‌ها (یا صفحات) استفاده می‌شوند. این کار باعث افزایش زمان تماس سیال با سطوح تبادل حرارت، ایجاد آشفتگی و بهبود انتقال حرارت می‌شود.
• دیگ‌های بخار (Boilers): در دیگ‌های بخار، بافل‌ها برای هدایت گازهای داغ در اطراف لوله‌های حاوی آب استفاده می‌شوند. این کار باعث می‌شود که گازها زمان بیشتری را در تماس با لوله‌ها باشند و حرارت بیشتری به آب منتقل شود.
• کندانسورها (Condensers): در کندانسورها، بافل‌ها برای هدایت بخار به سمت سطوح سرد (معمولاً لوله‌هایی که آب خنک از داخل آن‌ها عبور می‌کند) استفاده می‌شوند. این کار باعث افزایش راندمان کندانسور و متراکم شدن بهتر بخار می‌شود.

نکته: عملکرد بافل‌ها به طراحی، شکل، اندازه و نحوه قرارگیری آن‌ها در سیستم بستگی دارد. مهندسان با توجه به شرایط و نیازهای خاص هر کاربرد، بافل‌ها را طراحی و انتخاب می‌کنند.

نقش بافل ها در صنعت نفت، گاز و پتروشیمی:

بافل‌ها در صنایع نفت، گاز و پتروشیمی نقش‌های مهم و متنوعی دارند. این قطعات عموماً برای موارد زیر استفاده می‌شوند:

• مخازن و برج‌ها:
  • افزایش اختلاط: بافل‌ها در مخازن و برج‌ها برای افزایش اختلاط مواد و ایجاد جریان مناسب استفاده می‌شوند. این امر به بهبود راندمان فرآیندهای شیمیایی و فیزیکی کمک می‌کند.
  • کاهش اثر گرداب: بافل‌ها می‌توانند جریان چرخشی را کاهش دهند و به توزیع یکنواخت جریان سیال کمک کنند.
  • پشتیبانی از قطعات داخلی: بافل‌ها ممکن است برای پشتیبانی از سایر قطعات داخلی مخازن و برج‌ها استفاده شوند.
• مبدل‌های حرارتی:
  • بهبود انتقال حرارت: بافل‌ها در مبدل‌های حرارتی برای ایجاد آشفتگی در جریان سیال استفاده می‌شوند. این آشفتگی باعث افزایش انتقال حرارت بین دو سیال می‌شود.
  • کنترل جریان سیال: بافل‌ها می‌توانند برای هدایت جریان سیال در مسیر مشخص و جلوگیری از ایجاد مناطق مرده استفاده شوند.
• جداکننده‌ها:
  • بهبود جداسازی: بافل‌ها می‌توانند در جداکننده‌ها برای بهبود جداسازی فازهای مختلف (مانند گاز، مایع و جامد) استفاده شوند.

نقش بافل در نیرو گاه ها:

بافل‌ها معمولاً قطعاتی هستند که برای هدایت، کنترل یا ایجاد آشفتگی در جریان سیالات (مانند آب، بخار یا گاز) استفاده می‌شوند. در نیروگاه‌ها، بافل‌ها ممکن است در موارد زیر کاربرد داشته باشند:

• مبدل‌های حرارتی: نیروگاه‌ها از مبدل‌های حرارتی برای تولید بخار استفاده می‌کنند. بافل‌ها در این مبدل‌ها می‌توانند به افزایش راندمان انتقال حرارت و بهبود عملکرد مبدل کمک کنند.
• دیگ‌های بخار: بافل‌ها در دیگ‌های بخار برای هدایت جریان گازهای داغ و افزایش انتقال حرارت به آب استفاده می‌شوند.
• توربین‌ها: در برخی از انواع توربین‌ها، بافل‌ها ممکن است برای هدایت بخار یا گاز به پره‌های توربین استفاده شوند.
• کندانسورها: در کندانسورها که برای متراکم کردن بخار استفاده می‌شوند، بافل‌ها می‌توانند برای بهبود توزیع بخار و افزایش راندمان کندانسور به کار روند.
• سیستم‌های خنک‌کننده: در سیستم‌های خنک‌کننده نیروگاه‌ها، بافل‌ها ممکن است برای هدایت جریان آب خنک‌کننده و افزایش راندمان خنک‌سازی استفاده شوند.
• فیلترها و جداکننده‌ها: بافل‌ها می‌توانند در فیلترها و جداکننده‌ها برای بهبود عملکرد و حذف ذرات معلق یا آلاینده‌ها از سیالات استفاده شوند.

متریال بافل ها:

جنس بافل‌ها (Baffle) بسته به کاربرد و شرایط محیطی که در آن قرار می‌گیرند، متفاوت است. به طور کلی، مواد زیر برای ساخت بافل‌ها استفاده می‌شوند:

• فلزات:
  • فولاد کربنی: این نوع فولاد به دلیل استحکام و مقرون‌به‌صرفه بودن، یکی از رایج‌ترین مواد برای ساخت بافل‌ها است. با این حال، در محیط‌های خورنده، ممکن است نیاز به پوشش‌های محافظتی داشته باشد.
  • فولاد ضد زنگ (Stainless Steel): این نوع فولاد به دلیل مقاومت بالا در برابر خوردگی، در محیط‌های خورنده مانند صنایع شیمیایی، غذایی و دارویی کاربرد دارد.
  • آلومینیوم: آلومینیوم به دلیل وزن کم و مقاومت خوب در برابر خوردگی، در برخی کاربردها مورد استفاده قرار می‌گیرد.
  • تیتانیوم: تیتانیوم به دلیل مقاومت بسیار بالا در برابر خوردگی و استحکام خوب، در کاربردهای خاص و حساس مورد استفاده قرار می‌گیرد.
• غیرفلزات:
  • پلاستیک‌ها:
    • پلی‌پروپیلن (Polypropylene – PP): این پلاستیک به دلیل مقاومت شیمیایی خوب و قیمت پایین، در برخی کاربردها مورد استفاده قرار می‌گیرد.
    • پلی‌وینیل کلراید (Polyvinyl Chloride – PVC): این پلاستیک نیز به دلیل مقاومت شیمیایی خوب و قیمت پایین، در برخی کاربردها مورد استفاده قرار می‌گیرد.
    • تفلون (PTFE): این پلاستیک به دلیل مقاومت شیمیایی بسیار بالا و خواص ضد چسبندگی، در کاربردهای خاص مورد استفاده قرار می‌گیرد.
  • کامپوزیت‌ها:
    • فایبرگلاس (Fiberglass): این کامپوزیت به دلیل استحکام بالا و وزن کم، در برخی کاربردها مورد استفاده قرار می‌گیرد.

انتخاب ماده مناسب برای بافل‌ها، بستگی به عوامل مختلفی دارد، از جمله:

• نوع سیال: سیالی که با بافل در تماس است (مانند آب، روغن، مواد شیمیایی)
• دما و فشار: دما و فشار محیطی که بافل در آن قرار دارد.
• خواص مکانیکی مورد نیاز: استحکام، سختی و مقاومت در برابر خستگی.
• ملاحظات اقتصادی: هزینه مواد و فرآیند ساخت.
