گیت ولو چیست و چه کاربردی دارد؟

گیت ولو چیست و چه کاربردی دارد؟

گیت ولو (Gate Valve) که به آن شیر دروازه‌ای هم گفته می‌شود، نوعی شیر است که برای باز و بسته کردن جریان سیال در یک خط لوله استفاده می‌شود. عملکرد اصلی آن قطع و وصل کامل جریان است و برای تنظیم جریان مناسب نیست. نام “گیت ولو” به این دلیل است که قسمت متحرک شیر، که به آن “گیت” یا “دروازه” گفته می‌شود، به صورت عمودی به سمت بالا و پایین حرکت می‌کند تا مسیر عبور سیال را باز یا مسدود کند.

عملکرد گیت ولو:

• حالت باز: وقتی گیت ولو کاملاً باز است، گیت به طور کامل از مسیر جریان خارج می‌شود و سیال می‌تواند بدون هیچ مانعی عبور کند. در این حالت، افت فشار بسیار کم است.
• حالت بسته: وقتی گیت ولو بسته می‌شود، گیت به طور کامل مسیر جریان را مسدود می‌کند و از عبور سیال جلوگیری می‌کند.

کاربردهای گیت ولو:

گیت ولوها به دلیل سادگی طراحی، قابلیت اطمینان بالا و افت فشار کم در حالت باز، در طیف گسترده‌ای از صنایع و کاربردها مورد استفاده قرار می‌گیرند، از جمله:

• صنعت نفت و گاز: در خطوط لوله انتقال نفت و گاز، پالایشگاه‌ها، پتروشیمی‌ها و سکوهای نفتی.
• صنعت آب و فاضلاب: در شبکه‌های توزیع آب، تصفیه‌خانه‌های آب و فاضلاب، و سیستم‌های آبیاری.
• صنعت برق: در نیروگاه‌ها، سیستم‌های خنک‌کننده و خطوط انتقال بخار.
• صنایع شیمیایی: در کارخانجات تولید مواد شیمیایی، سیستم‌های انتقال مواد و فرآیندهای صنعتی.
• ساختمان‌سازی: در سیستم‌های لوله‌کشی ساختمان‌ها، سیستم‌های گرمایش و سرمایش، و سیستم‌های آتش‌نشانی.
• صنایع غذایی: در کارخانجات تولید مواد غذایی، سیستم‌های انتقال مواد و فرآیندهای تولید.

مزایای گیت ولو:

• افت فشار کم: در حالت کاملاً باز، افت فشار بسیار کم است.
• قابلیت اطمینان بالا: طراحی ساده و تعداد کم قطعات متحرک باعث افزایش قابلیت اطمینان شیر می‌شود.
• طول عمر بالا: در صورت استفاده صحیح و نگهداری مناسب، طول عمر بالایی دارند.
• قیمت مناسب: به طور کلی، قیمت آن‌ها نسبت به سایر انواع شیرها مناسب‌تر است.
• نصب و نگهداری آسان: نصب و نگهداری آن‌ها نسبتاً آسان است.

معایب گیت ولو:

• مناسب برای باز و بسته کردن کامل جریان: برای تنظیم جریان مناسب نیستند.
• زمان باز و بسته شدن طولانی: باز و بسته کردن کامل شیر زمان‌بر است.
• خطر فرسایش و آسیب دیدن گیت در صورت استفاده برای تنظیم جریان: استفاده از گیت ولو برای تنظیم جریان می‌تواند باعث فرسایش و آسیب دیدن گیت شود.
• حساسیت به ضربه قوچ: در صورت تغییر ناگهانی فشار، احتمال وقوع ضربه قوچ وجود دارد.

انواع گیت ولو:

گیت ولوها بر اساس طراحی، جنس و نوع اتصال به انواع مختلفی تقسیم می‌شوند، از جمله:

• گیت ولوهای موازی (Parallel Gate Valves): گیت به صورت موازی با نشیمنگاه شیر حرکت می‌کند.
• گیت ولوهای گوه‌ای (Wedge Gate Valves): گیت به شکل یک گوه‌ است و در داخل نشیمنگاه شیر قرار می‌گیرد.
• گیت ولوهای فلنج‌دار (Flanged Gate Valves): با استفاده از فلنج به خط لوله متصل می‌شوند.
• گیت ولوهای دنده‌ای (Threaded Gate Valves): با استفاده از دنده به خط لوله متصل می‌شوند.
• گیت ولوهای جوشی (Welded Gate Valves): با استفاده از جوشکاری به خط لوله متصل می‌شوند.

انتخاب نوع مناسب گیت ولو به عواملی مانند نوع سیال، فشار و دمای کاری، نوع اتصال مورد نیاز و شرایط محیطی بستگی دارد.

جایگاه گیت ولو در صنعت نفت، گاز و پتروشیمی:

گیت ولوها در صنعت نفت، گاز و پتروشیمی نقش بسیار مهمی دارند و در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند. این شیرها به دلیل سادگی طراحی، قابلیت اطمینان بالا و افت فشار کم در حالت باز، انتخاب مناسبی برای بسیاری از فرآیندهای این صنایع هستند.

کاربردهای اصلی گیت ولو در صنعت نفت، گاز و پتروشیمی:

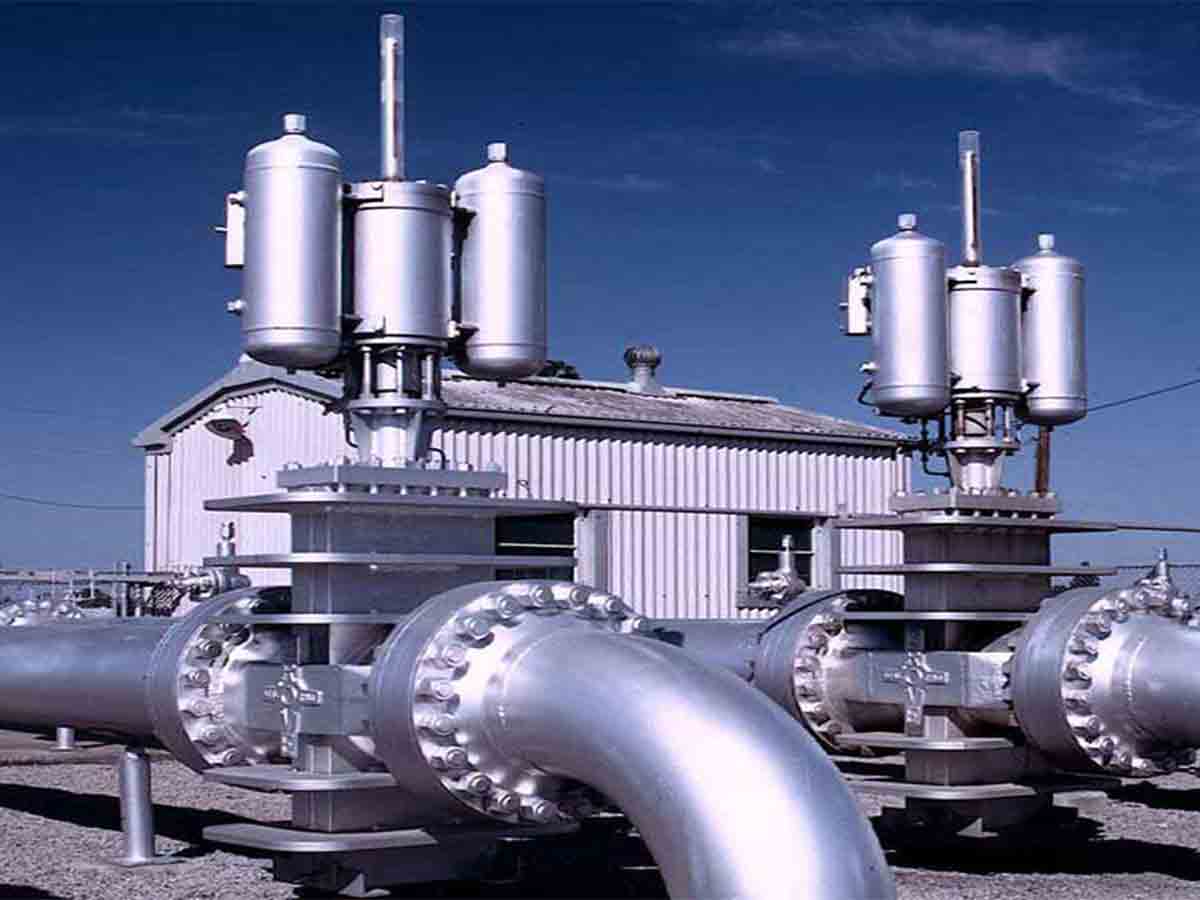

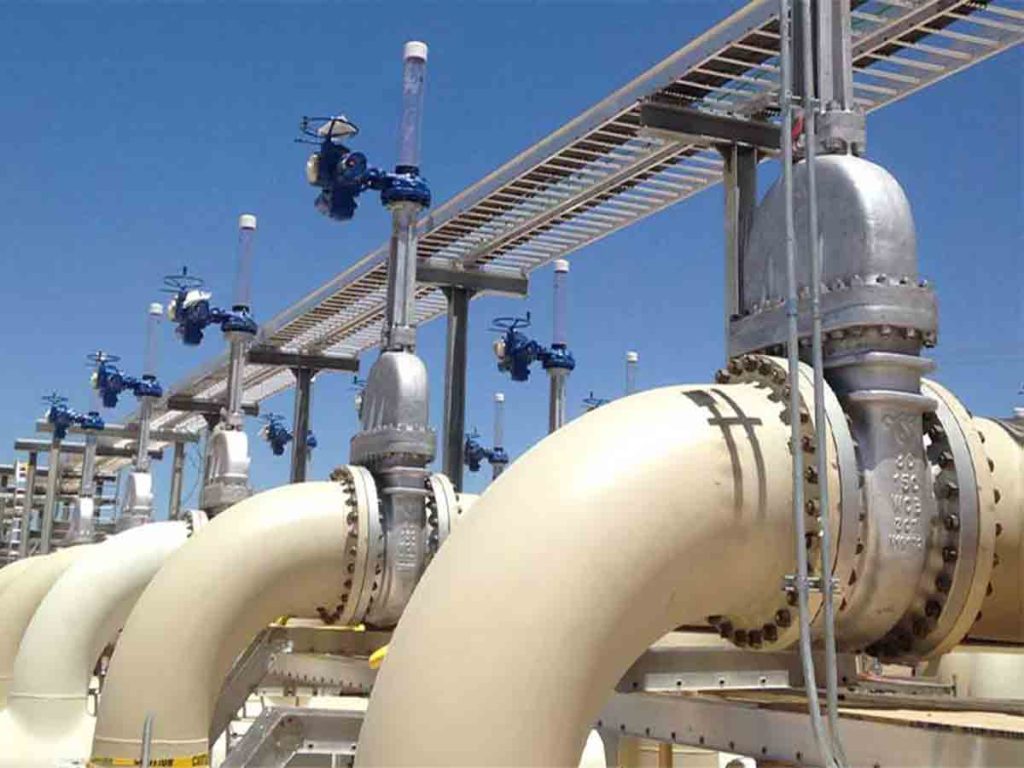

1. خطوط لوله انتقال نفت و گاز:
3. شیرهای اصلی قطع و وصل: گیت ولوها به عنوان شیرهای اصلی قطع و وصل در خطوط لوله انتقال نفت و گاز استفاده می‌شوند. این شیرها برای ایزوله کردن بخش‌هایی از خط لوله در هنگام تعمیرات، نگهداری یا بروز شرایط اضطراری به کار می‌روند.
4. شیرهای فرعی و انشعاب: در نقاط انشعاب و اتصال خطوط لوله، گیت ولوها برای کنترل جریان و ایزوله کردن خطوط فرعی استفاده می‌شوند.
6. پالایشگاه‌ها:
7. • واحدهای فرآیندی: در واحدهای مختلف فرآیندی پالایشگاه‌ها، مانند واحدهای تقطیر، کراکینگ، ایزومریزاسیون و آلکیلاسیون، گیت ولوها برای قطع و وصل جریان سیالات مورد استفاده قرار می‌گیرند.
   • مخازن ذخیره: در مخازن ذخیره نفت خام، فرآورده‌های نفتی و مواد شیمیایی، گیت ولوها برای کنترل جریان ورودی و خروجی و همچنین ایزوله کردن مخازن در هنگام تعمیرات و نگهداری به کار می‌روند.
   • سیستم‌های ایمنی: در سیستم‌های ایمنی پالایشگاه‌ها، مانند سیستم‌های اطفاء حریق و سیستم‌های تخلیه اضطراری، گیت ولوها نقش حیاتی در قطع و وصل سریع جریان سیالات دارند.
8. پتروشیمی‌ها:
9. • واحدهای تولید مواد شیمیایی: در واحدهای تولید مواد شیمیایی مختلف، مانند اتیلن، پروپیلن، پلی‌اتیلن، پلی‌پروپیلن، PVC و غیره، گیت ولوها برای کنترل جریان مواد اولیه، محصولات و سیالات فرآیندی استفاده می‌شوند.
   • سیستم‌های خنک‌کننده: در سیستم‌های خنک‌کننده پتروشیمی‌ها، گیت ولوها برای کنترل جریان آب خنک‌کننده و سایر سیالات خنک‌کننده به کار می‌روند.
   • سیستم‌های بخار: در سیستم‌های بخار پتروشیمی‌ها، گیت ولوها برای کنترل جریان بخار مورد استفاده در فرآیندهای مختلف و همچنین سیستم‌های گرمایشی و سرمایشی به کار می‌روند.
10. سکوهای نفتی:
11. • سیستم‌های تولید نفت و گاز: در سیستم‌های تولید نفت و گاز سکوهای نفتی، گیت ولوها برای کنترل جریان نفت، گاز، آب و سایر سیالات تولیدی استفاده می‌شوند.
    • سیستم‌های تزریق آب و گاز: در سیستم‌های تزریق آب و گاز به چاه‌های نفت، گیت ولوها برای کنترل جریان سیالات تزریقی به کار می‌روند.
    • سیستم‌های ایمنی: در سیستم‌های ایمنی سکوهای نفتی، مانند سیستم‌های خاموش کردن اضطراری (ESD) و سیستم‌های حفاظت در برابر آتش (F&G)، گیت ولوها نقش حیاتی در قطع و وصل سریع جریان سیالات دارند.

مزایای استفاده از گیت ولو در صنعت نفت، گاز و پتروشیمی:

• قابلیت اطمینان بالا: گیت ولوها به دلیل طراحی ساده و تعداد کم قطعات متحرک، قابلیت اطمینان بالایی دارند و در شرایط سخت محیطی و عملیاتی این صنایع به خوبی عمل می‌کنند.
• افت فشار کم: در حالت کاملاً باز، گیت ولوها افت فشار کمی ایجاد می‌کنند که این امر باعث کاهش هزینه‌های پمپاژ و افزایش بهره‌وری سیستم می‌شود.
• طول عمر بالا: گیت ولوها در صورت استفاده صحیح و نگهداری مناسب، طول عمر بالایی دارند و نیاز به تعویض و تعمیرات کمتری دارند.
• هزینه مناسب: گیت ولوها به طور کلی ارزان‌تر از سایر انواع شیرها هستند، که این امر باعث کاهش هزینه‌های ساخت و نگهداری تاسیسات این صنایع می‌شود.

ملاحظات مهم در انتخاب گیت ولو برای صنعت نفت، گاز و پتروشیمی:

• جنس مواد: انتخاب جنس مناسب مواد سازنده گیت ولو با توجه به نوع سیال، فشار، دما و شرایط محیطی بسیار مهم است. معمولاً از فولاد کربنی، فولاد آلیاژی و فولاد ضد زنگ برای ساخت گیت ولوهای مورد استفاده در این صنایع استفاده می‌شود.
• استانداردها: گیت ولوهای مورد استفاده در صنعت نفت، گاز و پتروشیمی باید مطابق با استانداردهای معتبر بین‌المللی مانند API، ASME و ANSI باشند.
• نوع اتصال: انتخاب نوع اتصال مناسب (فلنجی، دنده‌ای، جوشی) با توجه به شرایط خط لوله و الزامات نصب و نگهداری ضروری است.

به طور خلاصه، گیت ولوها در صنعت نفت، گاز و پتروشیمی نقش بسیار مهمی در کنترل جریان سیالات، ایزوله کردن بخش‌های مختلف سیستم و تضمین ایمنی و بهره‌وری فرآیندها ایفا می‌کنند. انتخاب و استفاده صحیح از گیت ولوها با توجه به شرایط خاص هر کاربرد، می‌تواند به بهبود عملکرد و کاهش هزینه‌های این صنایع کمک کند.
